Qu'est-ce qu'un moteur pas à pas bipolaire ?



Les moteurs pas à pas bipolaires sont ainsi nommés car chaque enroulement peut être alimenté dans les deux sens. Par conséquent, chaque enroulement peut être soit un pôle N, soit un pôle S. On l'appelle également moteur pas à pas à enroulement unique car il n'y a qu'un seul enroulement par pôle, et on l'appelle également moteur pas à pas biphasé car il possède deux bobines séparées.

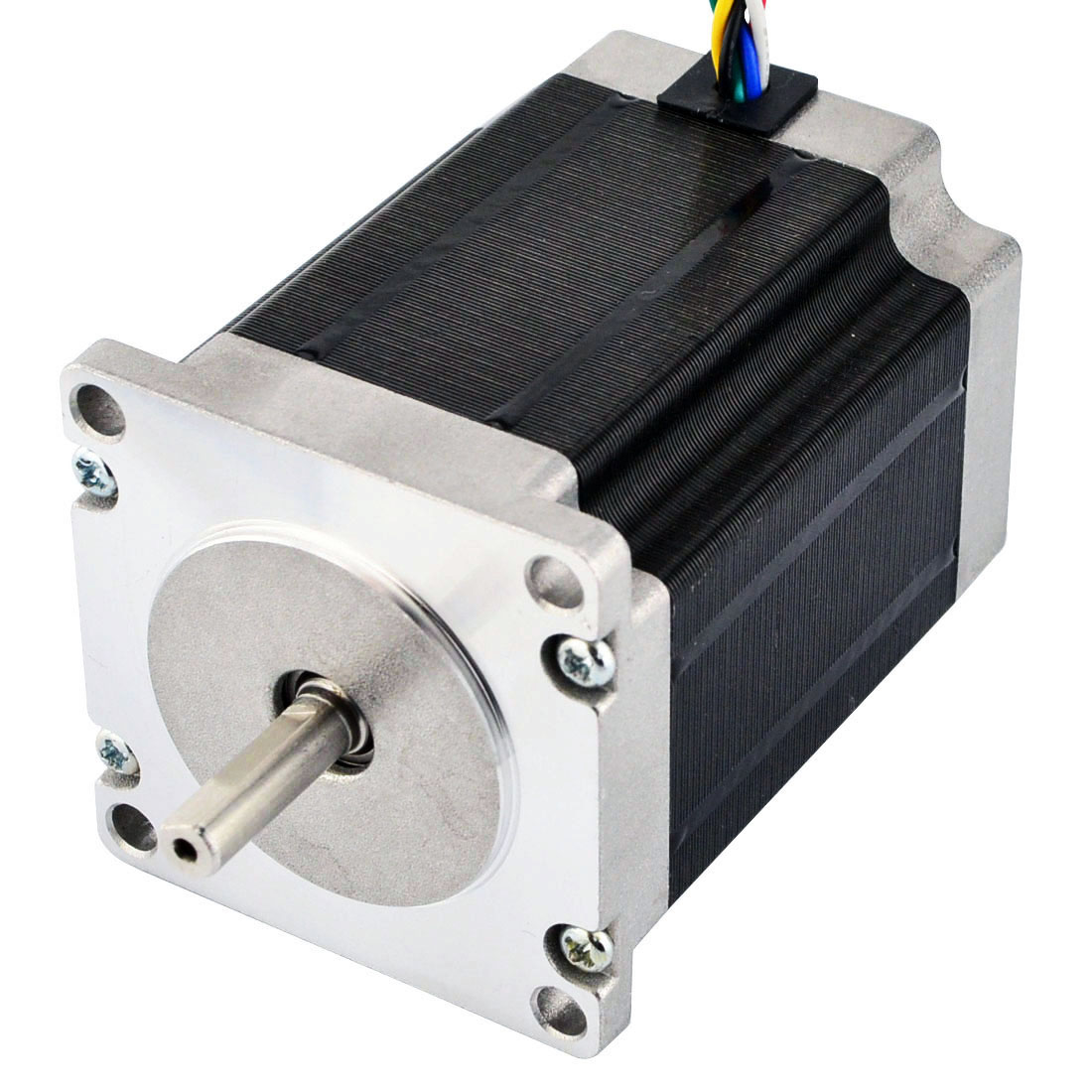

23HS30-1006S



Les moteurs pas à pas bipolaires ont quatre fils, deux pour chaque enroulement. Les moteurs pas à pas bipolaires ont une plus grande capacité d'entraînement que les électrodes pas à pas unipolaires de même taille et de même poids, car l'intensité du champ dans leurs pôles (pas une seule bobine avec une prise centrale) est unipolaire. Deux fois la taille du moteur. Les moteurs pas à pas bipolaires nécessitent une alimentation réversible pour chaque enroulement, généralement fournie par un circuit de commande en pont en H. Étant donné que les moteurs pas à pas bipolaires ont un couple de sortie plus important que les moteurs pas à pas unipolaires, ils sont toujours utilisés dans des conceptions avec un espace limité. C'est également la raison pour laquelle les moteurs pas à pas bipolaires sont toujours utilisés pour entraîner le système mécanique pas à pas à tête magnétique des lecteurs de disquettes.

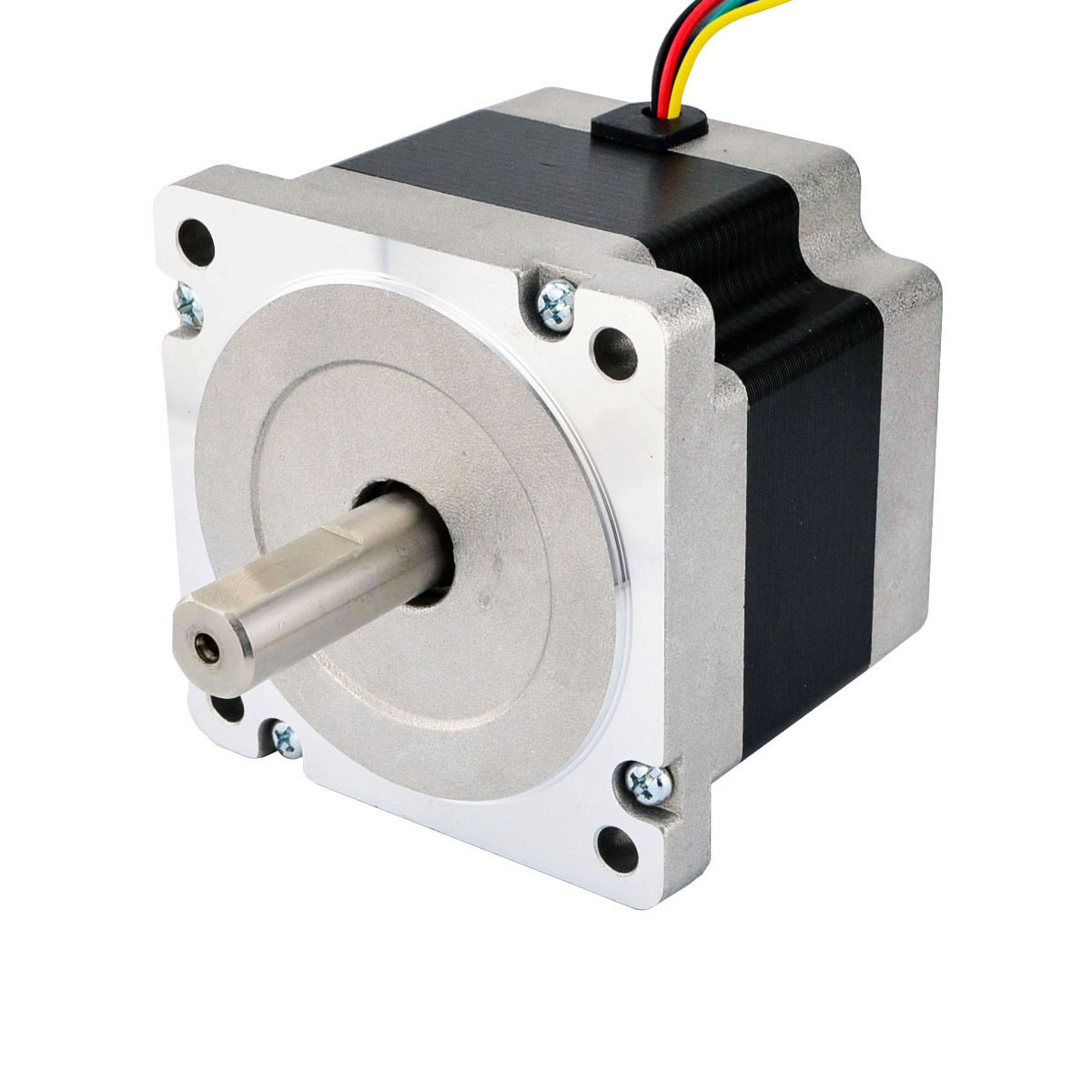

34HS26-2006D



Les deux enroulements peuvent être trouvés assez simplement à l'aide d'un multimètre numérique. Si la résistance peut être mesurée entre deux fils, alors il y a un enroulement entre les deux fils et un autre enroulement entre les deux autres fils. La taille des pas d'un moteur pas à pas bipolaire est généralement de 1,8°, soit 200 pas par semaine.
