Quelles sont les interfaces de signal du pilote pas à pas ?



  Les interfaces de signal des pilotes pas à pas incluent principalement les types courants suivants :



  Interface impulsion/direction (Pulse/Direction Interface) : Il s'agit du type d'interface de signal le plus courant pour les pilotes pas à pas. Il utilise deux lignes de signal, l'une est une ligne de signal d'impulsion pour contrôler le mouvement pas à pas du moteur pas à pas, et l'autre est une ligne de signal de direction pour indiquer le sens de rotation du moteur pas à pas. En modifiant la fréquence du signal d'impulsion et l'état du signal de direction, la vitesse de rotation et la direction du moteur pas à pas peuvent être contrôlées.



  Interface pas/direction (Step/Direction Interface) : ce type d'interface est similaire à l'interface impulsion/direction, mais change la ligne de signal d'impulsion en ligne de signal pas à pas. Le signal pas à pas est une séquence d'impulsions, chaque impulsion correspondant à une action pas à pas du moteur pas à pas. Le signal de direction est utilisé pour indiquer le sens de rotation du moteur pas à pas.

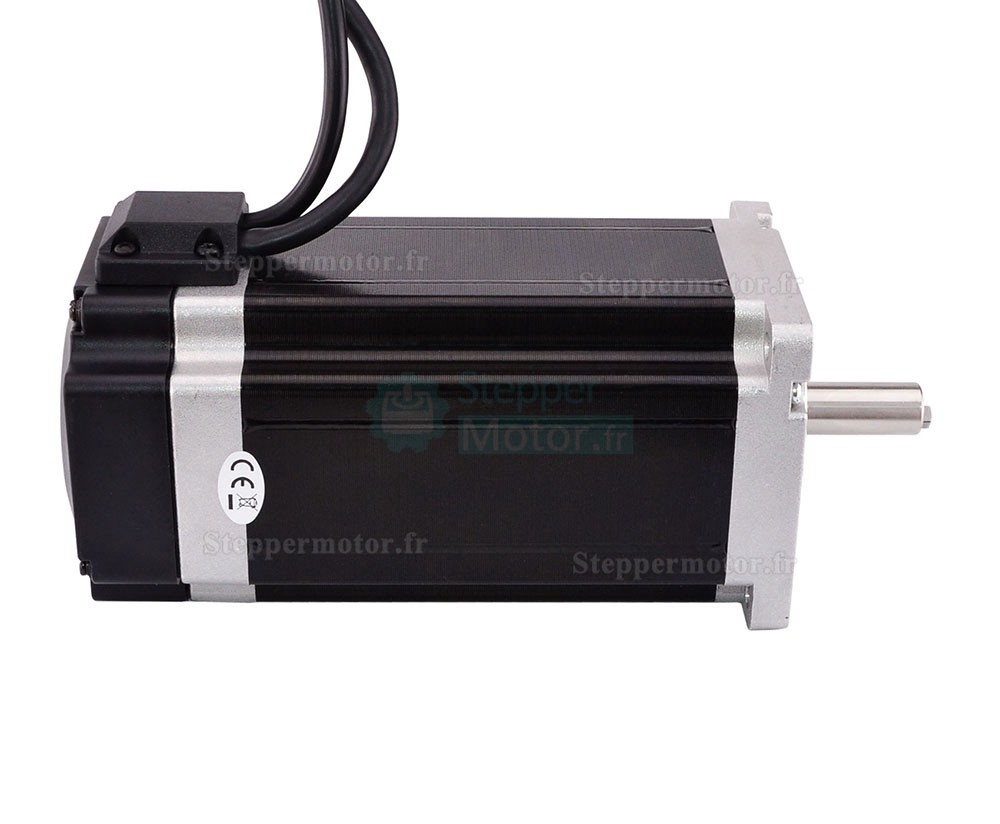

34HS59-5004D-E1000



  Interface série universelle (General Serial Interface) : certains lecteurs pas à pas prennent en charge les interfaces série universelles telles que RS-232 ou RS-485. Grâce au protocole de communication série, des instructions et des données peuvent être envoyées pour contrôler le mouvement du moteur pas à pas.



  Interface Step-Direction-CW/CCW (Step-Direction-CW/CCW Interface) : ce type d'interface combine des signaux de pas, des signaux de direction et des signaux CW/CCW (dans le sens horaire/antihoraire). Le signal pas à pas est utilisé pour contrôler l'action pas à pas du moteur pas à pas, le signal de direction est utilisé pour indiquer le sens de rotation et le signal CW/CCW est utilisé pour sélectionner la rotation dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre.

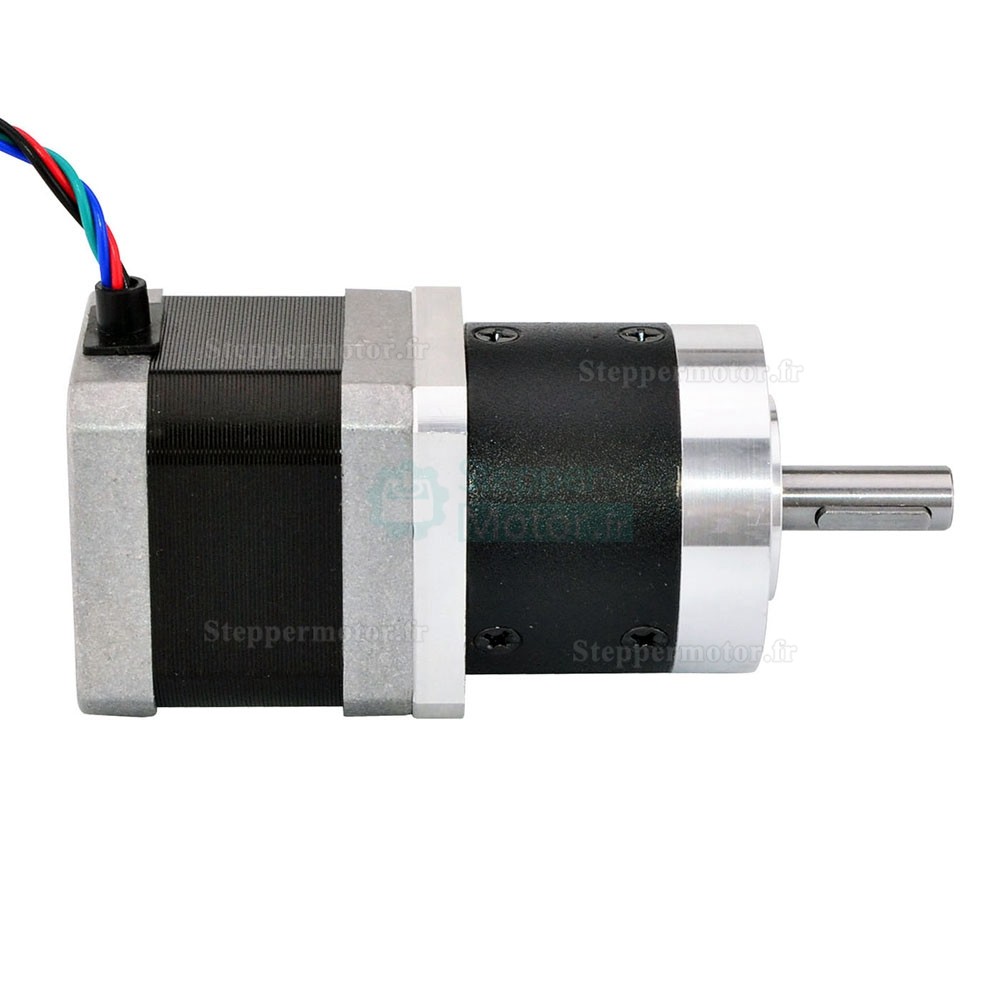

17HS15-1684S-HG3



  Interface de retour d'encodeur (Encoder Feedback Interface) : certains pilotes pas à pas prennent en charge l'interface de retour d'encodeur, qui réalise un contrôle en boucle fermée en recevant des signaux de retour de l'encodeur et améliore la précision et les performances du moteur pas à pas.



  Ces types d'interfaces de signal peuvent varier en fonction du pilote pas à pas et des exigences de l'application. Lors de la sélection d'un pilote pas à pas, vous devez confirmer la compatibilité de son type d'interface de signal et de son système de contrôle, et effectuer une sélection en fonction des exigences spécifiques de l'application.
