Comment le variateur de fréquence réalise-t-il la régulation de la vitesse du moteur ?



Un convertisseur de fréquence est un dispositif électronique de puissance utilisé pour réguler la vitesse du moteur. Il réalise la régulation de la vitesse du moteur en contrôlant la fréquence et la tension d'alimentation du moteur.



Le principe de fonctionnement de base du variateur de fréquence est le suivant :

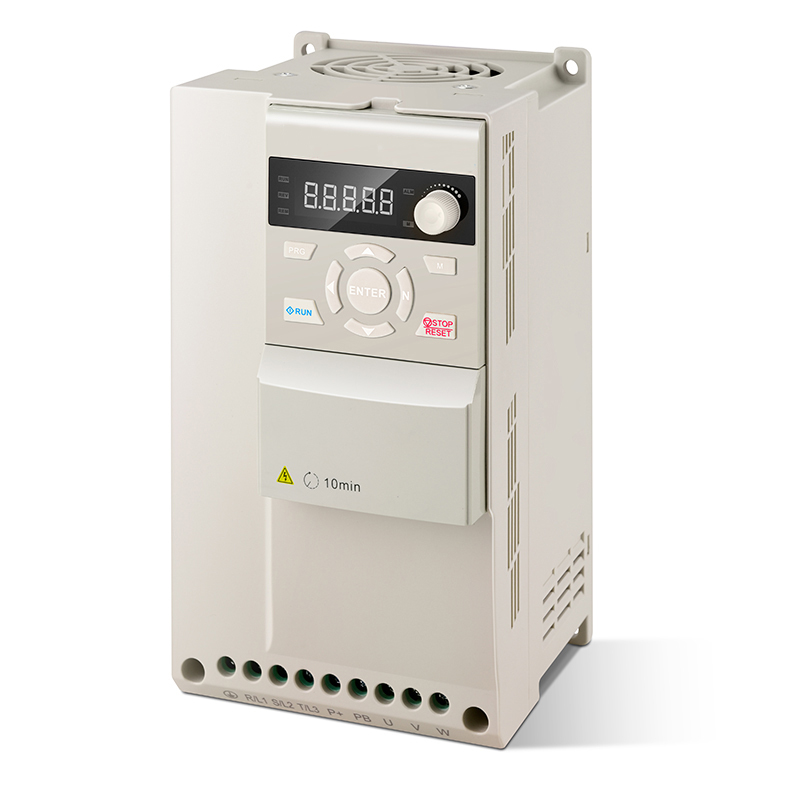

H100T20055BX0



1. Entrée d'alimentation : le variateur de fréquence reçoit une entrée d'alimentation CA du réseau ou d'autres sources d'alimentation.

2. Redresseur : le courant alternatif est converti en courant continu via un redresseur. Les redresseurs utilisent généralement des appareils électroniques de puissance tels que des ponts redresseurs.

3. Circuit bus : l'alimentation CC est fournie aux modules onduleurs suivants via le circuit bus.

4. Onduleur : L'onduleur convertit le courant continu en courant alternatif à fréquence variable. Il contrôle la fréquence et l'amplitude de la tension de sortie pour répondre aux besoins de régulation de la vitesse du moteur.

5. Unité de contrôle : L'unité de contrôle du variateur de fréquence est responsable de la surveillance et du contrôle du fonctionnement du variateur. Il reçoit les signaux d'entrée des utilisateurs ou des systèmes de contrôle automatique et génère des signaux de contrôle pour l'onduleur en fonction des exigences de régulation de vitesse définies.

6. Sortie vers le moteur : La puissance de sortie du variateur de fréquence est connectée à la borne d'alimentation du moteur. Le courant alternatif à fréquence variable généré par l'onduleur entraîne le moteur et contrôle sa vitesse.



BD600-7R5G-011P-4



En ajustant la fréquence et la tension de sortie du variateur, le convertisseur de fréquence peut réaliser la régulation de vitesse du moteur. L'augmentation de la fréquence de sortie peut augmenter la vitesse du moteur et la diminution de la fréquence de sortie peut réduire la vitesse du moteur. Dans le même temps, le convertisseur de fréquence peut également ajuster la tension de sortie selon les besoins pour maintenir l'effet de fonctionnement du moteur à différentes vitesses.



Les avantages des convertisseurs de fréquence incluent un contrôle précis de la vitesse, un rendement élevé, une bonne réponse dynamique et une capacité de surcharge. Il est largement utilisé dans de nombreuses applications, notamment les entraînements industriels, les ascenseurs, les systèmes de climatisation et les équipements de transport.
