Fonctionnement du moteur pas à pas en boucle fermée

  Les moteurs pas à pas en boucle fermée, également connus sous le nom de servomoteurs pas à pas, sont le résultat de la combinaison de la technologie des moteurs pas à pas avec un système de contrôle en boucle fermée. Ce type de système moteur intègre un codeur ou un capteur similaire pour fournir un retour d'information en temps réel, garantissant ainsi une grande précision et des performances élevées en matière de contrôle des mouvements. Avant d'en explorer le fonctionnement, il convient de comprendre les limites des moteurs pas à pas traditionnels pour mieux appréhender les avantages des systèmes à boucle fermée.



  Les moteurs pas à pas traditionnels sont des systèmes de contrôle en boucle ouverte ; ils s'appuient sur des signaux d'impulsion d'entrée pour obtenir un mouvement pas à pas précis. Chaque signal d'impulsion déplace le rotor du moteur d'un angle de pas prédéterminé. Bien que cette conception soit simple et facile à contrôler, sans retour d'information sur la position, le moteur est sujet à des erreurs de pas, en particulier en cas de changements de charge soudains ou de vitesses excessives.

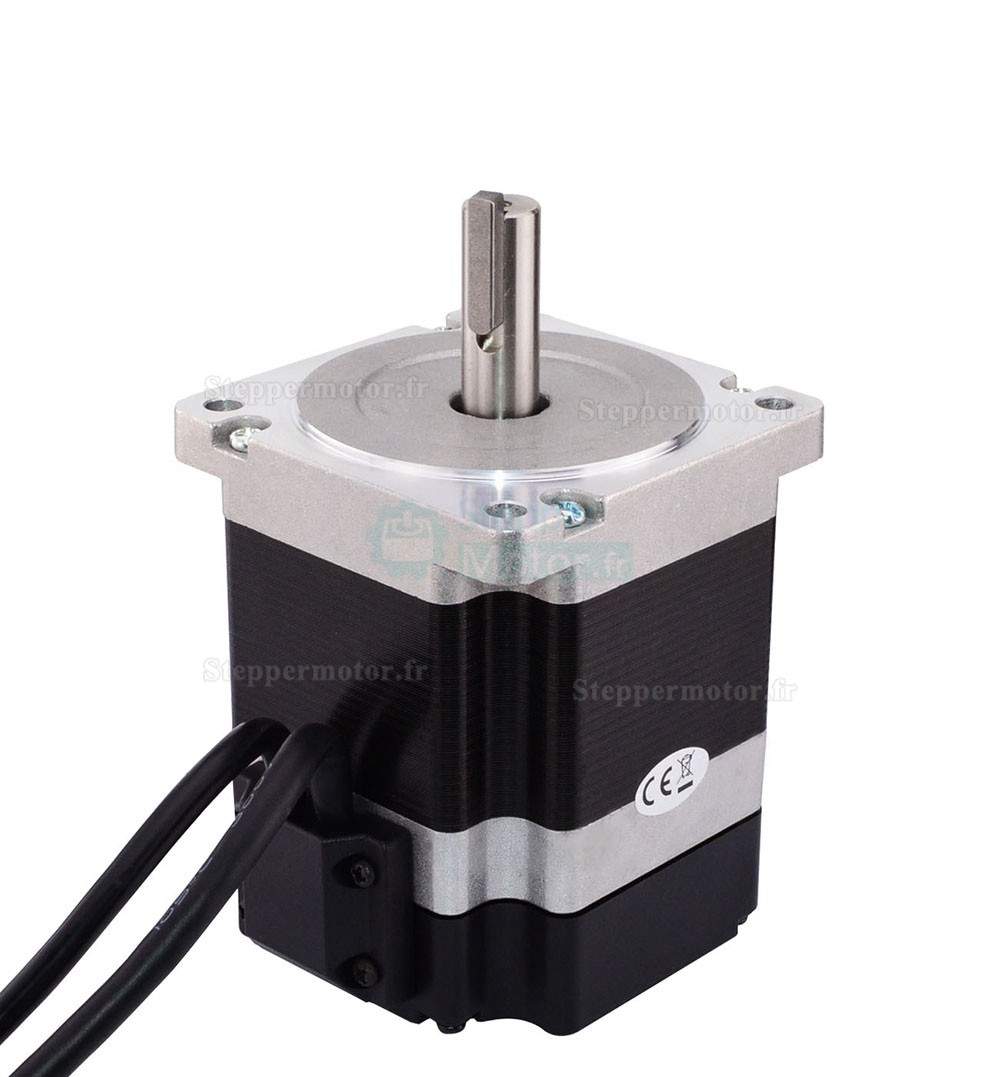

34HS31-5504D-E1000



  Les moteurs pas à pas à boucle fermée sont conçus pour surmonter ces problèmes. Au cœur de ces moteurs se trouve un système de retour d'information, généralement constitué d'un codeur qui surveille en permanence la position réelle du rotor. Le codeur génère des signaux correspondant à la position du rotor et les renvoie au contrôleur. Le contrôleur compare la position attendue à la position réelle et, en cas d'écart, il ajuste immédiatement le courant dans les enroulements du moteur d'entraînement pour corriger la position du rotor, assurant ainsi un contrôle angulaire et une vitesse précis.



  L'ajout de ce mécanisme de rétroaction apporte plusieurs avantages significatifs aux moteurs pas à pas. Il améliore non seulement la précision du positionnement, mais aussi le couple du moteur à toutes les vitesses. Alors que dans le passé, les moteurs pas à pas pouvaient perdre des pas à des vitesses élevées ou lorsqu'ils étaient soumis à de fortes charges, les moteurs pas à pas à boucle fermée éliminent pratiquement ce risque grâce à des ajustements et des corrections en temps réel.



  En outre, les moteurs pas à pas à boucle fermée sont capables de fournir des temps de réponse plus rapides que les systèmes à boucle ouverte. Comme le contrôleur surveille et ajuste l'état du moteur en temps réel, toute erreur de position due à des perturbations externes est rapidement détectée et corrigée. Cette rapidité de réaction améliore non seulement les performances du moteur, mais permet également de l'utiliser efficacement dans une plus large gamme d'applications, telles que les lignes d'assemblage automatisées à grande vitesse ou les systèmes de contrôle de position de précision.

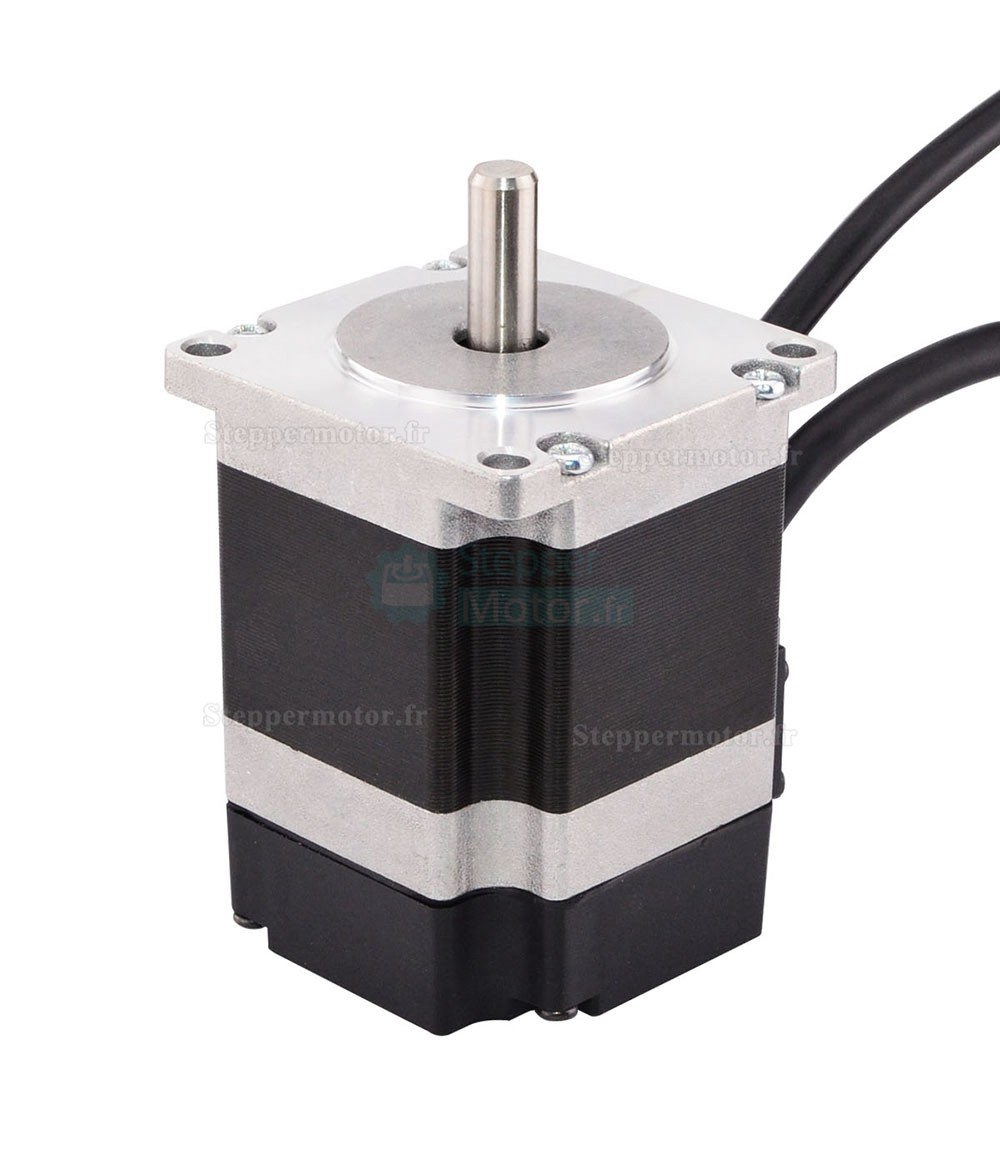

23HM20-0384D-E1000



  Les moteurs pas à pas à boucle fermée offrent également des avantages en termes d'efficacité énergétique. Comme le système n'ajuste le courant que lorsqu'un écart de position est détecté, il est souvent possible de réduire la consommation d'énergie dans les mêmes conditions de fonctionnement par rapport aux moteurs pas à pas conventionnels. Cette optimisation énergétique permet non seulement de réduire la chaleur générée par le moteur, mais aussi de prolonger la durée de vie du moteur et de l'équipement associé.



  En résumé, le principe de fonctionnement du moteur pas à pas en boucle fermée s'appuie sur son mécanisme de rétroaction intégré pour atteindre des performances et une fiabilité supérieures à celles des moteurs pas à pas conventionnels. Il assure un contrôle précis du mouvement grâce à une surveillance et à un ajustement continus, ce qui le rend idéal pour de nombreuses applications industrielles modernes qui nécessitent un positionnement très précis. Au fur et à mesure que la technologie progresse, l'utilisation de ce moteur dans l'automatisation ne fera que croître.
