Un moteur pas à pas à aimant permanent (moteur pas à pas PM) est un moteur pas à pas qui utilise des aimants permanents comme rotor au lieu d'un rotor bobiné traditionnel. Cela permet une conception plus simple et plus compacte avec un couple élevé et un contrôle de mouvement précis.



Structure du moteur à aimant permanent

La structure d’un moteur pas à pas à aimant permanent est relativement simple ; elle se compose d’un rotor et d’un stator. Le rotor est constitué de deux aimants permanents et le stator est constitué d'une série de bobines électromagnétiques. Le stator comporte généralement deux phases ou plus, chacune constituée d'une paire de bobines. Le stator est également constitué d'un matériau magnétique doux et comporte des dents ou des pôles disposés selon un motif circulaire. Le rotor est généralement constitué d'un matériau magnétique doux, tel que le fer, et contient des dents ou des pôles magnétiques alignés avec les dents ou les pôles du stator. Le nombre de pôles sur le rotor et le stator détermine l'angle de pas. Plus le nombre de pôles est élevé, plus l'angle de pas est petit et plus le mouvement est fluide. Ces composants se réunissent pour former un moteur pas à pas à aimant permanent.

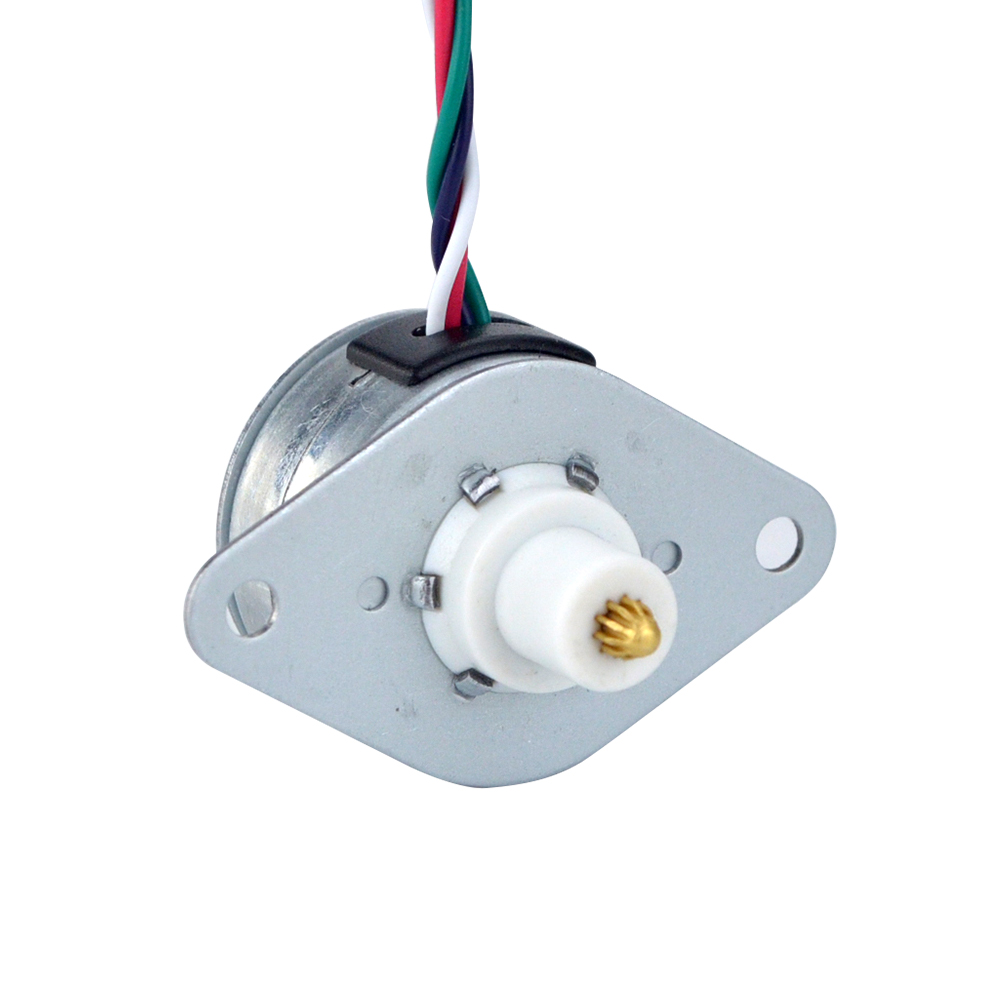

25LN48M01-334(1)



Principe de fonctionnement

Les moteurs pas à pas à aimant permanent fonctionnent selon le principe de l’attraction et de la répulsion magnétiques. Comme mentionné ci-dessus, le rotor est construit avec deux aimants permanents. Le stator se compose de deux ou plusieurs bobines disposées selon un motif circulaire autour du rotor. Lorsqu’un courant électrique est appliqué à l’une des bobines, il crée un champ magnétique qui attire vers lui les aimants permanents du rotor. Lorsque le rotor se déplace vers le champ, il s'aligne avec le prochain ensemble de pôles dans le stator et le courant vers la bobine précédente est coupé. Ce processus est répété tour à tour pour chaque bobine, provoquant un mouvement précis et contrôlé du rotor.



Avantages des moteurs pas à pas à aimant permanent

Les moteurs pas à pas à aimant permanent présentent de nombreux avantages par rapport aux autres types de moteurs, ce qui les rend largement utilisés. Certains des avantages les plus courants des moteurs pas à pas à aimant permanent comprennent :

1.Taille compacte : en raison de leur taille compacte et de leur faible coût, les moteurs pas à pas à aimant permanent peuvent fournir un couple approprié.

2.Conception simplifiée : l'absence de rotor bobiné et l'utilisation d'un rotor à aimant permanent simplifient la conception du moteur, le rendant plus compact et plus léger.

3.Faible coût : le moteur pas à pas à aimant permanent a une structure simple et est facile et peu coûteux à fabriquer. Ils ne nécessitent également aucun mécanisme de rétroaction, ce qui réduit le coût global et la complexité du système de mouvement.

4.Efficacité énergétique : les moteurs pas à pas à aimant permanent nécessitent moins d'énergie que les autres types de moteurs, nécessitant de l'énergie uniquement pendant la séquence pas à pas, réduisant ainsi la consommation électrique globale du système.



Application de moteur pas à pas à aimant permanent

Les moteurs pas à pas à aimant permanent sont largement utilisés en raison de leur capacité à atteindre un positionnement, un couple de sortie élevé et une efficacité énergétique. Certaines applications typiques des moteurs pas à pas à aimant permanent comprennent :

1.Robotique : dans les systèmes robotiques, ils sont utilisés pour le contrôle de mouvement et le positionnement de base.

2.Electronique grand public : différents appareils électroniques grand public tels que les appareils photo, les imprimantes et les scanners les utilisent pour contrôler les mouvements et le positionnement.

3.Automobile : les applications de l'industrie automobile telles que les systèmes de vitres électriques, les dispositifs de réglage des sièges et les systèmes de mise à niveau des phares les utilisent.

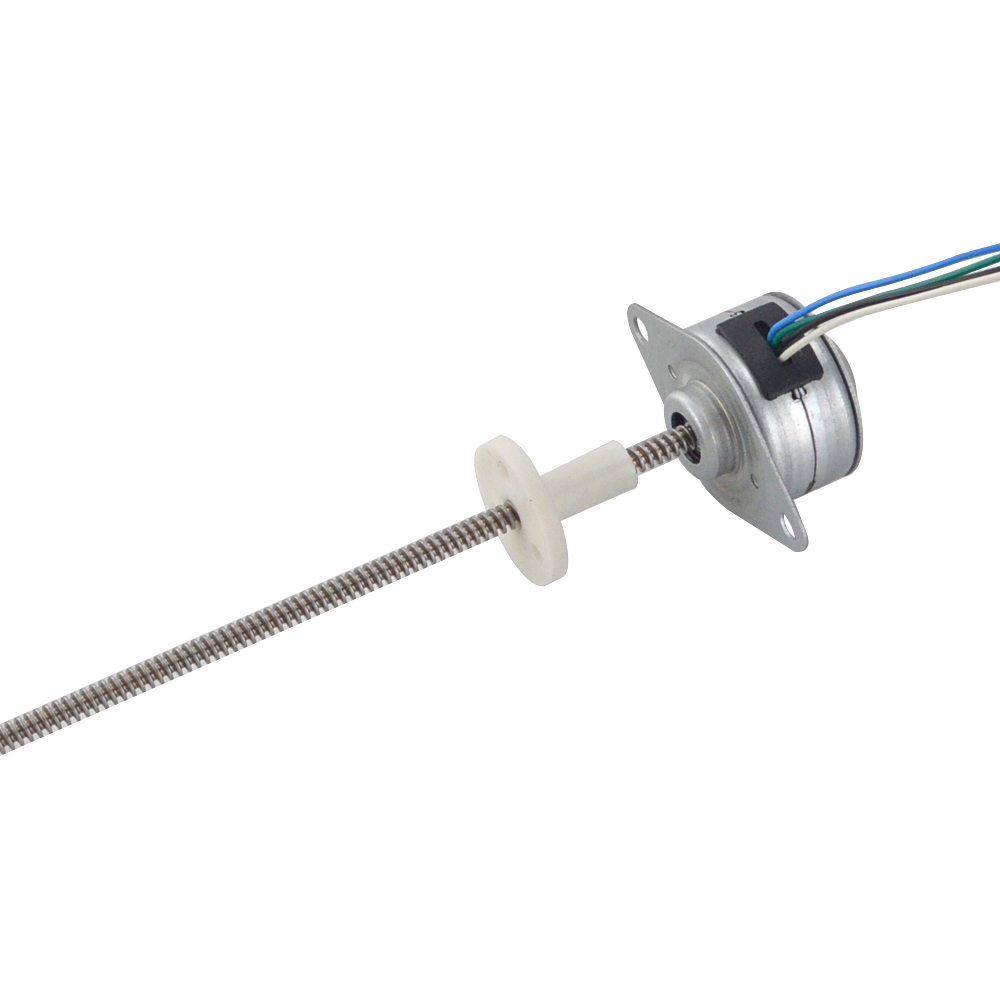

25LN48M01-144



4.Automatisation industrielle : ils sont utilisés dans diverses applications d'automatisation industrielle telles que les systèmes de convoyeurs, les chaînes d'assemblage et les machines d'emballage.

5.Machines textiles : Dans le cas des machines textiles comme les métiers à tisser et les machines à tricoter, elles sont utilisées pour gérer le mouvement du tissu.

6.Distributeurs automatiques et distributeurs automatiques : en raison de leur faible coût et de leur contrôle de positionnement de base, les moteurs pas à pas PM sont utilisés dans les distributeurs automatiques pour récupérer des articles et faire fonctionner les accepteurs de billets. Les moteurs pas à pas à aimant permanent sont essentiels dans une variété d'applications industrielles et grand public, offrant un positionnement précis. des performances fluides à basse vitesse et un couple considérable dans un design compact. Ils conviennent à un large éventail d'applications. Comprendre la structure et le fonctionnement des moteurs pas à pas à aimant permanent est essentiel pour sélectionner le bon moteur pour votre prochaine application et garantir ses performances optimales.
